01
Kristallklare Sicht
Rotierende Spezialglasscheibe garantiert klare Sicht auch bei intensiver Nasszerspanung, unübertroffene Präzision in der Fertigung.
Rec · Live
· CET

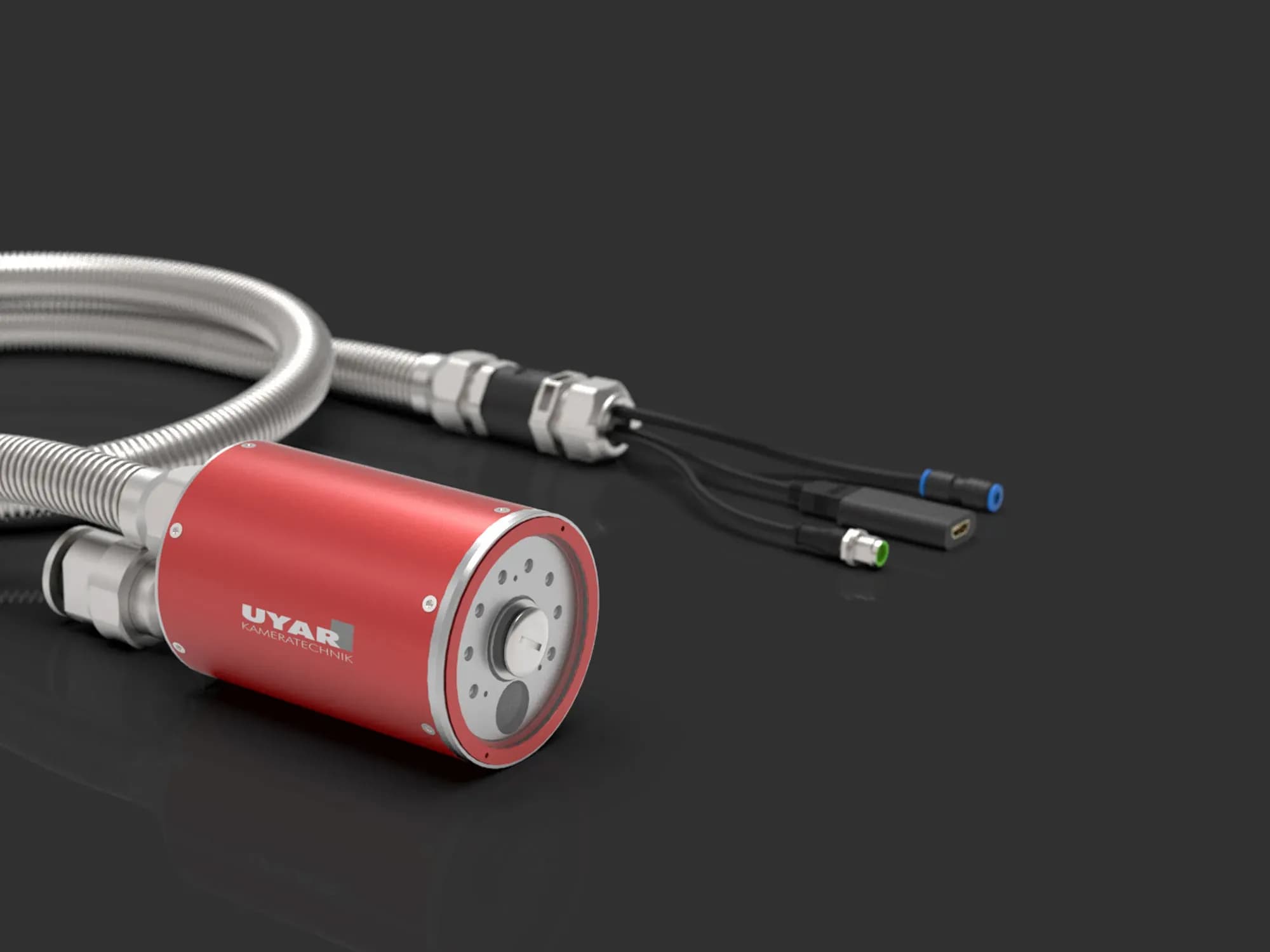

VisionLine RWC
Prozessüberwachungskamera mit rotierender Schutzscheibe.
Klare Perspektiven für höchste Präzision in der Fertigung.
Optimale Sicht unter extremen Fertigungsbedingungen.
Die rotierende Spezialglasscheibe vor dem Kameraobjektiv hält das Sichtfeld frei: Zentrifugalkraft schleudert anhaftende Flüssigkeiten und Späne unmittelbar weg.
Vermeiden Sie Maschinencrashs und Ausfälle, beschleunigen Sie Einfahrprozesse und erhöhen Sie die Arbeitssicherheit Ihres Bedienpersonals.
Durch das kompakte Design lässt sich die VisionLine RWC nahtlos in bestehende Maschinen nachrüsten, Drehmaschinen, Fräsmaschinen, Bearbeitungszentren und Schleifmaschinen.
Sechs Antworten auf jede Bearbeitungssituation.
Was die VisionLine RWC im Maschinenraum konkret leistet, und warum sie sich in der Zerspanung durchsetzt.
02
Optimale Ausleuchtung
Acht Power-LEDs leuchten den Bearbeitungsraum perfekt aus, maximale Präzision bei jeder Anwendung.
03
Full-HD-Kamera
Gestochen scharfe Bilder, präzise Echtzeit-Überwachung Ihrer Fertigungsprozesse.
04
Aluminium-Gehäuse
Robuster Schutz vor äußeren Einflüssen, lange Lebensdauer auch in anspruchsvollen Umgebungen.
05
Flexible Montage
Wandmontage, Deckenmontage oder individuelle Anpassung, wir haben die passende Befestigungslösung.
06
Edelstahlschutzschlauch
Zuverlässiger Schutz vor heißen Spänen, Langlebigkeit unter härtesten Bedingungen.
Maximale Flexibilität für Ihre Anforderungen.
Wählen Sie Objektiv, Schutzschlauch-Länge und Befestigung passend zu Ihrer Maschine. Unsere Konfigurationsoptionen erlauben es, das Kamerasystem genau dort zu platzieren, wo es am effektivsten arbeitet.
Spezifikationen.
Industrielle Werte. Kompromisslos präzise.
1080p
Full HD
Auflösung
8
Power-LEDs
Beleuchtung
IP67
Schutzgrad
Aluminium-Gehäuse
DE
Made in Germany
Eigenfertigung
Kamerasystem vs. Sichtfenster.
Was klassische Sichtfenster nicht können, und warum die rotierende Schutzscheibe der RWC mehr liefert.
Konkurrenz-Lösung
Klassisches Sichtfenster
- Begrenzter Blickwinkel, feste Position, ein Bauteil
- Mechanisch belastet, verschleißt, muss gewartet werden
- Bediener muss zur Maschine, Sicherheit eingeschränkt
- Keine Aufzeichnung, keine Prozess-Dokumentation
- Nicht nachrüstbar, fest mit der Maschine verbaut
UYAR-Lösung
VisionLine RWC
- Frei platzierbar, jeden Bereich der Maschine sichtbar
- Keine Mechanik im Sichtfeld, wartungsarm und langlebig
- Live-Stream auf Monitor, Sicherheit am Bedienplatz
- 1080p-Recording, vollständige Prozess-Dokumentation
- Nachrüstbar, kompakt, in jeder Werkzeugmaschine integrierbar
Komplettsystem aus einer Hand.
Monitore, Recording und Zubehör, alles aus einer Hand für ein integriertes System.
01
Monitore
IP65-Industrie-Monitore für VisionLine Kamerasysteme. Sehen Sie jedes Detail.
Entdecken
02
Netzwerk & Recording
Digitale Sicherung und Verwaltung. Lokale Aufnahmen und Live-Streaming jederzeit verfügbar.
Entdecken
03
Zubehör & Ersatzteile
HDMI-Kabel, Halterungen, Ersatzscheiben, das perfekte Zubehör für Ihr Kamerasystem.
Entdecken
Holen Sie sich alle Informationen.
Technische Spezifikationen, Betriebsanleitungen, Datenblätter, direkt zum Download.
- Auflösung
- 1080p Full HD
- Bildwinkel
- 90°
- Beleuchtung
- 8 Power-LEDs, integriert
- Schutzgrad
- IP67
- Herkunft
- Made in Germany
- Kamera-Typ
- Industrielle Full-HD-CMOS
- Schnittstelle
- HDMI
- Stromversorgung
- 24 V DC
- Schutzscheibe
- Rotierendes Spezialglas
- Gehäuse
- Aluminium-Profil, eloxiert
- Kabel-Schutz
- Edelstahl-Schutzschlauch
- Kamera-Länge
- ca. 120 mm
- Kamera-Durchmesser
- ca. 60 mm
- Schlauch-Länge
- 1 m bis 5 m, kundenspezifisch
- Gewicht
- ca. 750 g
- Steckverbinder
- M12, codiert
Für welche Maschinen ist die VisionLine RWC geeignet?
Die VisionLine RWC ist konzipiert für Werkzeugmaschinen mit intensiver Nasszerspanung. Dazu zählen CNC-Drehmaschinen, Fräsmaschinen, Bearbeitungszentren und Schleifmaschinen. Sie funktioniert auch unter starker Kühlmittel- und Spänebelastung zuverlässig.
Was unterscheidet die RWC von den anderen VisionLine-Modellen?
Die RWC ist das Top-Modell der VisionLine-Familie. Sie nutzt eine rotierende Schutzscheibe, die durch Zentrifugalkraft Flüssigkeiten und Späne sofort abschleudert. Damit ist sie für die anspruchsvollsten Bedingungen ausgelegt, wo Sperrluft (EAC) oder offene Sicht (EC) nicht mehr ausreichen.
Welche Schnittstelle hat das Kamerasystem?
HDMI für die Bildausgabe. Die Kamera lässt sich direkt an Industrie-Monitore, Recording-Systeme oder an einen Computer mit Capture-Karte anschließen.
Wie wird das Kamerasystem mit Strom versorgt?
Über eine 24 V DC Versorgung. Die Anbindung erfolgt entweder direkt an die Maschinen-Steuerung oder über ein separates Netzteil aus unserem Zubehörprogramm.
Wie schnell läuft die Schutzscheibe?
Die Drehzahl ist so abgestimmt, dass selbst zähe Kühlmittel und größere Späne durch die Zentrifugalkraft zuverlässig nach außen geschleudert werden. Die exakte Drehzahl finden Sie im Datenblatt.
Wie wird die Schutzscheibe gewechselt?
Die rotierende Schutzscheibe ist als Verschleißteil ausgelegt und kann mit wenigen Handgriffen vom Bediener selbst getauscht werden. Eine bebilderte Anleitung liegt jeder Lieferung bei.
Welche Wartungsintervalle sind nötig?
Bei normalem Einsatz empfehlen wir eine Sichtprüfung der Scheibe alle drei Monate. Die tatsächliche Standzeit hängt stark von der jeweiligen Belastung ab. Bei intensiver Nasszerspanung kann der Wechsel häufiger nötig sein.
Bieten Sie Service-Verträge an?
Ja. Auf Wunsch übernehmen wir die regelmäßige Wartung im Rahmen eines Service-Vertrags. Sprechen Sie uns dazu direkt an.
